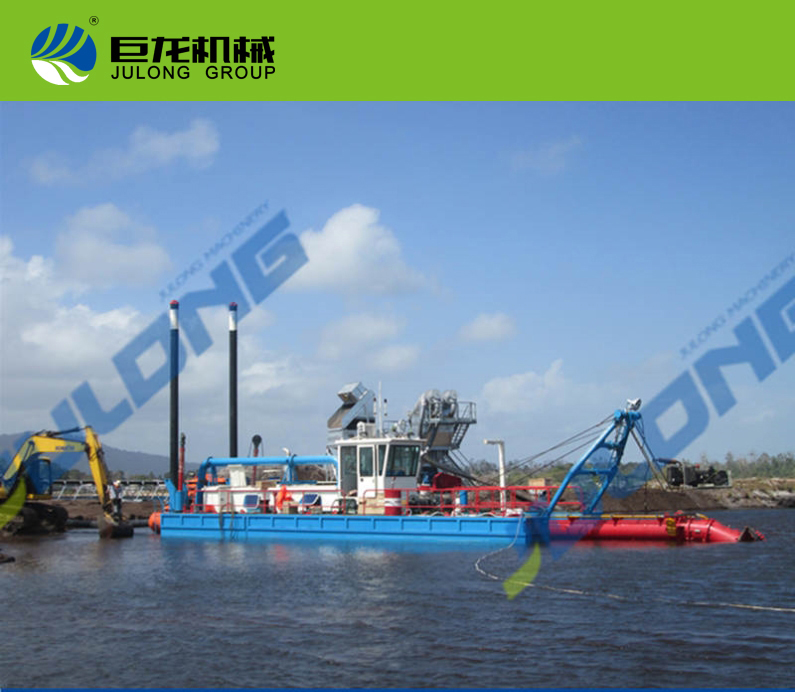

絞吸式挖泥船大多都是在水上作業的，由于操作起來較為方便快捷，在各種大型港口、河道的清淤工作中都有較高的使用率，但是很多人都不太清楚，挖沙船液壓系統在設計時也是有講究的，今天就為大家講解一下絞吸式挖泥船液壓系統設計時的要點是什么

1)絞吸式挖泥船油箱必須有足夠大的容積。一方面盡可能地滿足散熱的要求，另一方面保證在液壓系統停止工作時能容納系統中的所有工作介質;而工作時又能保持適當?shù)囊何弧?

2)絞吸式挖泥船吸油管及回油管應插入低液面以下，以防止吸空和回油飛濺產生氣泡。管口與箱底、箱壁距離一般不小于管徑的3倍。

吸油管可安裝100μm左右的網式或線隙式過濾器，安裝位置要便于裝卸和清洗過濾器?；赜凸芸谝鼻?5°角并面向箱壁，以防止回油沖擊油箱底部的沉積物，同時也有利于散熱。

3)絞吸式挖泥船吸油管和回油管之間的距離要盡可能地遠些，之間應設置隔板，以加大液流循環的途徑，這樣能提高散熱、分離空氣及沉淀雜質的效果。隔板高度為液面高度的2/3～3/4。

4)為了保持油液清潔，絞吸式挖泥船油箱應有周邊密封的蓋板，蓋板上裝有空氣過濾器，注油及通氣一般都由一個空氣過濾器來完成。為便于放油和清理，箱底要有一定的斜度，并在低處設置放油閥。對于不易開蓋的油箱，要設置清洗孔，以便于油箱內部的清理。

5)絞吸式挖泥船油箱底部應距地面150mm以上，以便于搬運、放油和散熱。在油箱的適當位置要設吊耳，以便吊運，還要設置液位計，以監視液位。

關于絞吸式挖沙船液壓系統的設計要點的相關講解就先簡單的為您介紹到這里，希望通過以上內容的介紹，能對您有所幫助。
